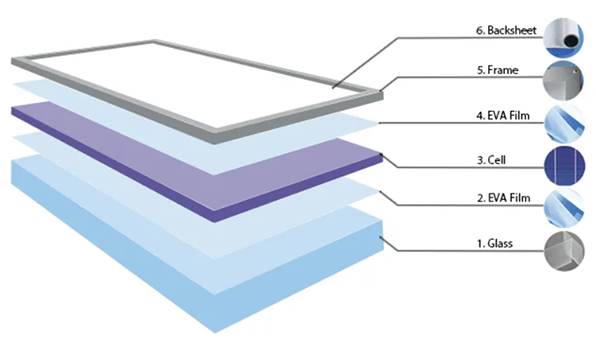

太陽能電池板通常由玻璃、封裝膠膜、電池片、封裝膠膜、背板等5層結構構成。其中，背板位于光伏組件背面的最外層，直接與外部環境相接觸，所以需要具備一定的性能才能達到較長的使用壽命。今天我們來講下什么是太陽能電池背板及起到什么作用？



一、什么是太陽能電池背板及作用

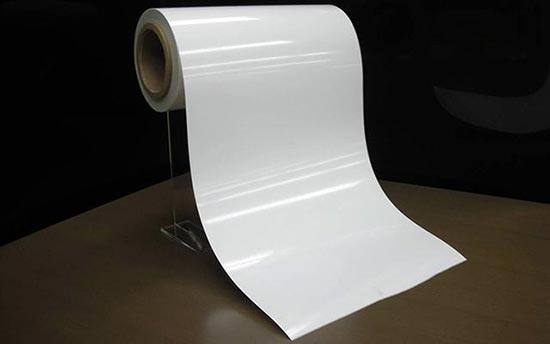

太陽能背板位于太陽能電池板的背面，對電池片起保護和支撐作用，具有較強的絕緣性、抗紫外、防水性、 耐老化性。初期太陽能背板具有三層結構（ PVDF/PET/PVDF ），外層保護層 PVDF 具有良好的抗環境侵蝕能力，中間層為 PET 聚脂薄膜具有良好的絕緣性能，內層 PVDF 和 EVA 具有良好的粘接性能。后為了降低成本，考慮環保，出現了一些不含氟的背板結構，如APE結構背板。

背板經過TUV認證主要指的是背板要做局部放電測試，TUV認證機構可以出具權威的測試報告，得到歐洲地區大部分客戶的認可，具有權威性。隨著光伏產業對發電效率要求的不斷提升，部分高性能太陽能背板產品還具有較高的光反射率，以提高太陽能組件的光電轉化效率。

二、太陽能電池背板的結構

背板一般分為五層，核心有三層：

1、外層保護層即耐候?qū)樱簽榱肆己玫哪秃蛐?，一般要求外層材料含氟，PVF和PVDF是眾所周知的兩種耐候性高分子材料，因其內部存在的C-F鍵鍵能是485KJ/mol，是有機化合物共價鍵中鍵能最大的。只有波長小于220nm的光子才能解離C-F鍵，而陽光中這部分光子只占不到5%，而且容易被臭氧層吸收，能到達地面的極少。也有廠家使用THV及ETFE、ECTFE。涂膜結構的PTFE也很常見。

2、中間層：起到支撐作用，要求能耐高低溫，機械性能要穩定，電絕緣性優良，抗蠕動性、耐疲勞性、耐摩擦性、尺寸穩定性都要好，氣體和蒸汽滲透率要低，一般用改性PET材料。

3、層壓粘結層：未經改性的含氟薄膜及PET，與EVA粘結牢度差，所以需要使用改性的含氟材料或粘結性強的EVA、PE、PA膜。



三、光伏背板種類

根據是否含氟可以將背板分為雙面氟膜背板、單面氟膜背板和不含氟背板，具體種類如下：

1、雙面氟膜復合背板

① TPT型背板（PVF/PET/PVF）

市面上雙面含氟背板中最常見的類型，采用復合工藝，將美國杜邦公司生產的Tedlar牌PVF氟膜與中間層PET基膜通過膠粘劑復合在一起。內層氟材料保護PET免受紫外線腐蝕，同時經過特殊處理與封裝膠膜更好的粘結，外層氟材料保護組件背面免受濕、熱、紫外線侵蝕。

② KPK型背板（PVDF/PET/PVDF）

相比TPT，區別在于內外層氟膜采用PVDF薄膜代替了PVF薄膜，其突出特點是機械強度高，耐輻照性好，具有良好的化學穩定性，在室溫下不被酸、堿、強氧化劑和鹵素所腐蝕。該類型背板最初是由采用法國阿科瑪公司生產的Kynar牌PVDF氟膜制成的KPK背板而被熟知。

③ KPF型背板（PVDF/PET/氟皮膜）

一面采用復合工藝將PVDF氟膜通過膠粘劑復合于PET基膜，另一面采用流延制膜工藝將混入二氧化鈦的含氟樹脂緊密均勻涂覆于PET基膜的涂層，該涂層經高溫熟化后形成與PET基膜有自粘性的含氟薄膜，區別于易脫落的氟涂料涂層。該氟皮膜達到國外氟膜產品耐紫外、阻水等高性能要求的同時，價格顯著降低。

2、單面氟膜復合背板

① TPE型背板（PVF/PET/PE）

主要是以PE(聚烯烴類薄膜)替代內層氟膜，由于單面含氟，其保護性能不如TPT結構，難以經受長期抗紫外老化考驗，但成本比TPT結構低。

② KPE型背板（PVDF/PET/PE）

主要是以PE(聚烯烴類薄膜)替代內層氟膜，由于單面含氟，其保護性能不如KPK型背板，難以經受長期抗紫外老化考驗，但成本比FPF結構低。

3、無氟背板

PPE型背板：通常外層PET需要進行抗紫外耐候的強化處理，通過膠粘劑粘合而成。其抗?jié)駸?、干熱、紫外等性能相對較差，主要應用于耐候性要求相對較低的光伏組件上。

以上是什么是太陽能電池背板及種類的介紹。太陽能電池背板是電池組件中的關鍵部分，主要作用是保護電池片，確保穩定高效地運行。隨著太陽能技術的不斷進步，背板的材料和技術也會不斷優化和創新，為我們提供更加可靠和高效的綠色能源。
