漂浮支架系統 G5 系列可應用于湖泊、水庫、采煤沉陷區等現有水域。系統由浮筒和支架組成，浮筒采用高密度聚乙烯（HDPE）材質，具有高強度、耐腐蝕、抗疲勞、低吸水率、良好的化學穩定性等優點。導軌與支架材質有鋁合金、鍍鋁鎂鋅可選，有良好的防腐性能和輕便美觀的特點。
我們的浮體通過抗拉拔力、抗老化、抗紫外線、氣密性測試、高低溫循環、抗沖擊等行業檢測標準，耐候性強，使用壽命長達25年。在浮筒與浮筒間采用嵌入式結構固定，整體連接更加穩固。模塊化設計可支持橫排同向、對稱排布，可提高水域覆蓋率，增加裝機量，提高發電效率。

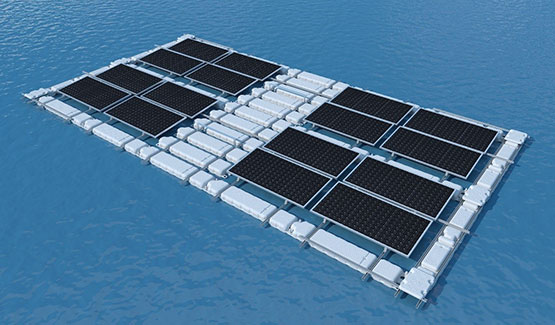

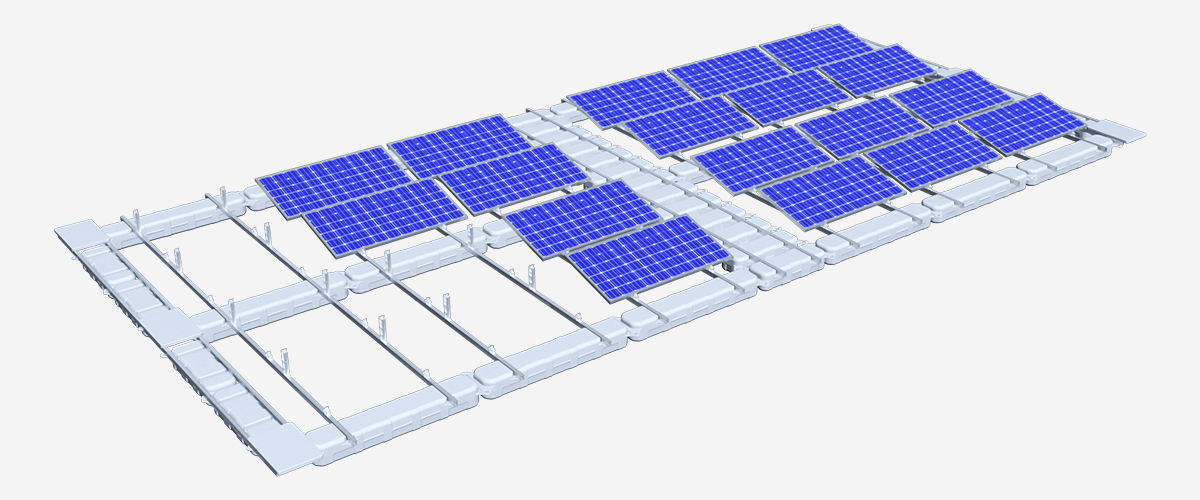

G5A 場景
G5A是采用浮筒(HDPE)+鋁合金材質的軌道，而G5M是采用浮筒(HDPE)+鍍鋁鎂鋅材質的軌道，排布均可以根據需求設計方案。與G5A相比，在原有浮筒基礎上減少高度，滿足浮力且不減少電池板離水面高度的同時降低成本，可應用于降雪較少/無雪地區。

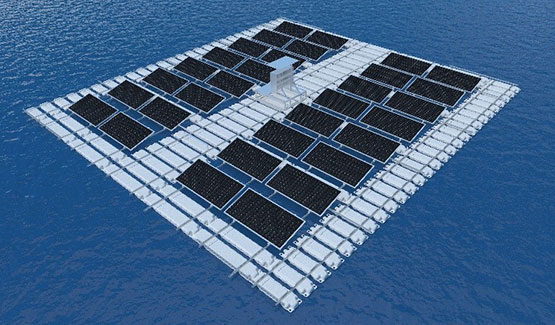

G5M 場景
1、選材優質：浮體采用高密度聚乙烯材料，環保無污染，使用壽命長；鋁合金支架防腐防銹，輕便美觀。
2、創新結構：模塊化設計，浮筒之間采用嵌入式結構固定；卡槽式結構確保支撐腿最大限度固定組件，通過增大單個浮體尺寸，將浮體浮力提升至150kg/個以上。

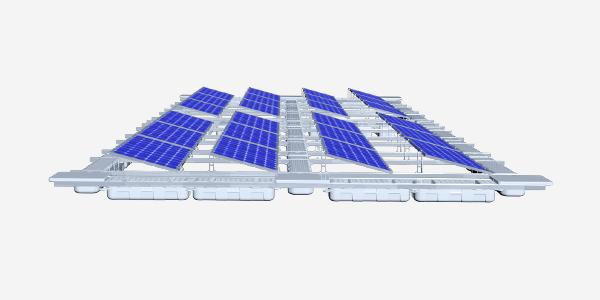

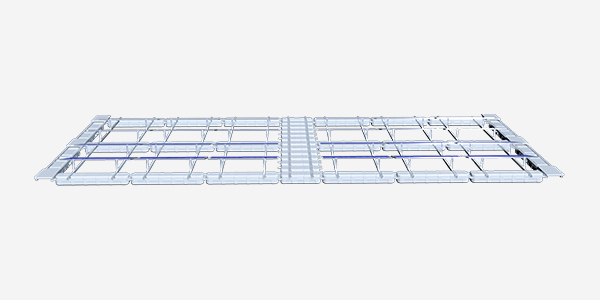

3、多樣排布：模塊化結構支持多種陣列組合，可根據實際需求設計排布方案，最大化增加安裝容量和發電量。
4、高安全性：浮體走道進行加寬、防滑設計，安裝和運維更安全。
5、角度可調： 5°、10°、12°、15°多種角度可選安裝，以適應當?shù)卣丈錀l件，系統兼容所有規格的太陽能板。
6、高耐候性：浮體通過多種行業測試標準，在高溫、高濕、高海拔、沙塵、鹽霧等多種自然環境下高效穩定運行。
技術參數 | |
安裝地點 | 湖泊、水庫等水面安裝 |
安裝基礎 | 浮筒及鋁合金/鍍鋁鎂鋅支架 |
安裝角度 | 5°、10°、15° |
風荷載 | 60m/s |
雪荷載 | 0.5KN/㎡ |
適用類型 | 有框&雙玻 |
組件排布 | 橫排、同向、對稱半鋪 |
最大適應 | 電池板 2420mm x 1300mm |
設計標準 | AS/NZS 1170，DIN 1055，JIS C8955：2017， |
International Building Code：IBC 2009, | |
California Building Code：CBC 2010； | |
主體材質 | HDPE、鋁合金 |
緊固件 | SUS304不銹鋼 |
零配件 | AL6005-T5 (表面陽極氧化) |
支架顏色 | 灰白色或根據需求定制 |
浮筒浮力 | ＞150KG/個 |
系統質保 | 10年 |
MRac 浮動支架系統 G5A 將通過錨定系統進行固定。通常我們選擇水下錨點，但也可以選擇水上錨點。錨固系統將根據客戶水域情況進行設計。

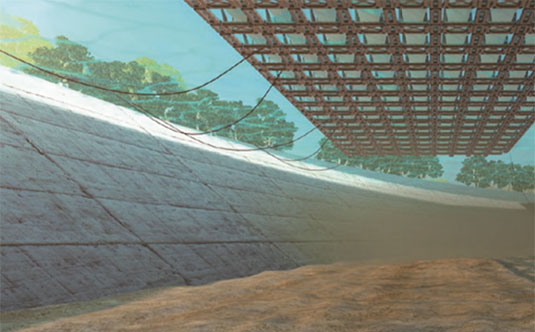

水上錨點（岸錨）

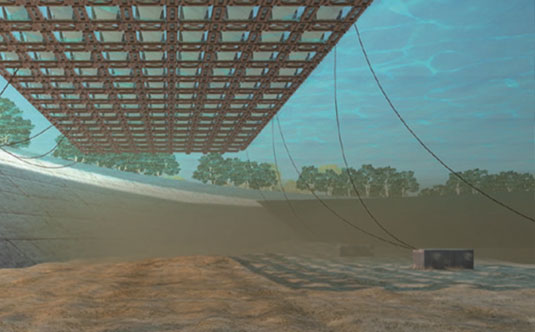

水下錨點（沉錨）
